| 品牌 | 航天伟创 | 产地类别 | 国产 |
|---|---|---|---|
| 类型 | 高速LCR测量仪 | 测量准确度 | 0.05%% |
| 测量速度 | 200次/秒（最快） | 应用领域 | 建材/家具,电子/电池,电气,综合 |
| 显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | 测试信号频率 | 20?Hz－5MHz?（10mHz分辨率） |
| 输出阻抗 | 30Ω，100Ω，50Ω，10?/?CC可选择 | 基本测量准确度 | 0.05%~0.1% |
| 量程方式 | 自动，保持，手动选择 | 触发方式 | 内部，手动，外部，总线 |

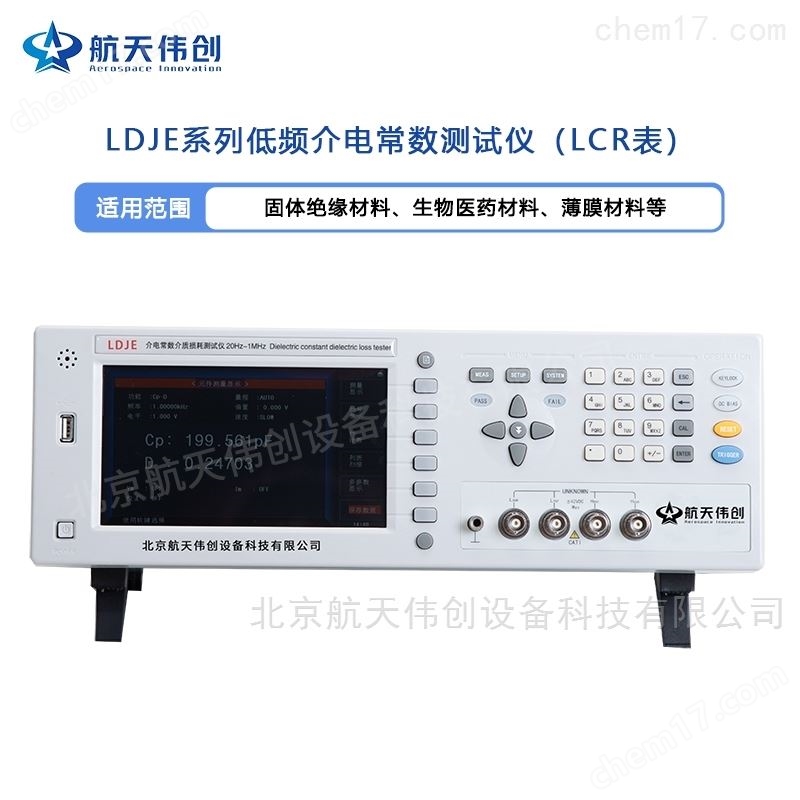

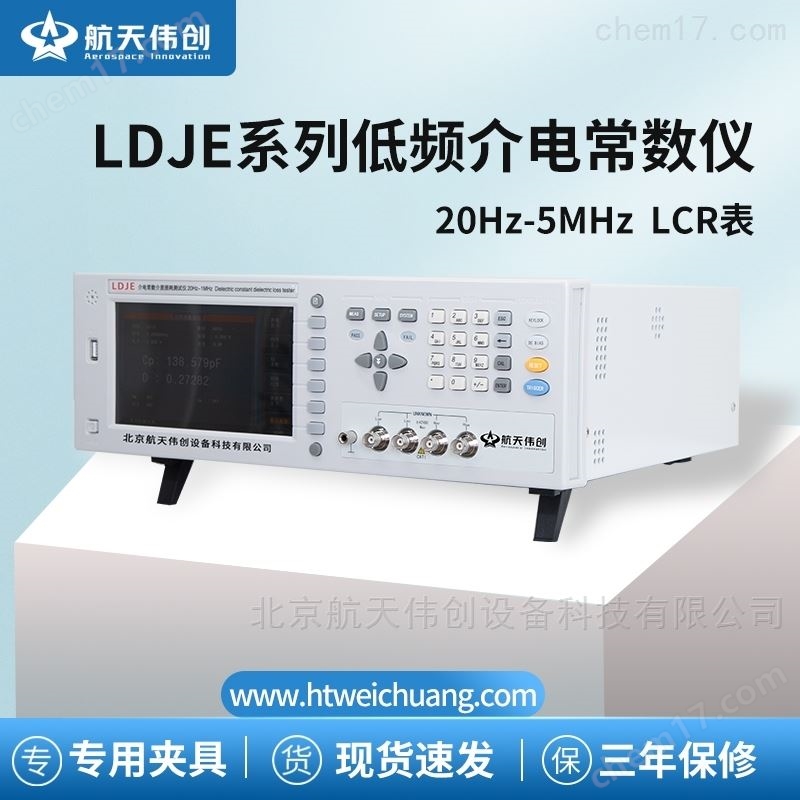

LDJE 系列 美国一级三级片久久网 介电常数仪 LCR表 阻抗分析仪 是一款用于各种电子元器件进行检验的多功能元件测试仪。其采用当前流行的 7 寸 800x480 彩色 TFT LCD 显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、 6 位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。
1. 四参数显示，任意参数组合，多达 12 种测量参数 ;
2. 7 英寸 16 ： 9 TFT LCD 显示器，分辨率 800x480 RGB;
3. *0.05% 的基本测量准确度，测试速度快（ 200 次 / 秒） ;
4. *20Hz-5MHz 测试频率，分辨率 10mHz;
5. * 最+高达 200 次 /s 的测量速度 ;
6. 测试电压或电流的自动电平控制 ALC 功能 ;
7. 30 Ω ， 100 Ω ， 50Ω ， 10/CC 四种不同信号源输出阻抗 ;
8. 内建比较器， 10 档分选及档计数功能 ;
9. 频响曲线绘图分析功能 ;
10. 10 点列表扫描功能 ;
11. 内部 -5V~+5V 直流偏置电压源 ;
12. 可选 ±10V （ ±100mA ）及 1 A 内部直流偏置源 ;
13. 内部 100 组设定文件保存或调用， U 盘 500 组测试文件保存或调用 ;
14. 可通过 USB HOST 来实现仪器软件版本的升级和更新 ;
15. U 盘可支持格式 FAT16 ， FAT32 文件系统 ;
16. 标配 RS232C 、 HANDLER 、 USB HOST ，耳机接口，可选 GPIB 、 LAN 接口 ;
|
美国一级三级片久久网 介电常数仪 LCR表 阻抗分析仪 仪器型号 |
LDJE-2898 |
LDJE-2897 |
LDJE-2896 |
||
|
测 量 功 能 |
测试参数 |
|Z| ， |Y| ， C ， L ， X ， B ， R ， G ， D ， Q ， θ ， DCR |
|||
|
基本测量准确度 |
0.05% |
0.1% |
|||
|
等效电路 |
串联，并联 |
||||
|
数学功能 |
绝对值偏差，百分比偏差 |
||||
|
量程方式 |
自动，保持，手动选择 |
||||
|
触发方式 |
内部，手动，外部，总线 |
||||
|
测量速度（ ≥1kHz ） |
快速： 75 次 / 秒（最+快） 中速： 50 次 / 秒 慢速： 5 次 / 秒 |
快速： 200 次 / 秒（最+快） 中速： 40 次 / 秒 慢速： 5 次 / 秒 |
|||
|
平均次数 |
1—255 |
||||
|
延时时间 |
0—60s ，以 1ms 步进 |
||||
|
校准功能 |
开路 / 短路 / 负载 |
||||
|
测试端配置 |
五端 |
||||
|
列表扫描 |
10 点列表扫描功能 |
||||
|
显示方式 |
直读， Δ ， Δ% ， V/I （被测电压 / 电流监视） |
||||
|
显示器 |
6 位分辨率， 800×480 RGB7 英寸 16: 9 TFT LCD 显示器 |
||||
|
测 试 信 号 |
测试信号频率 |
20Hz － 1MHz 10mHz 分辨率 |
20 Hz － 2MHz 10mHz 分辨率 |
20 Hz － 5MHz 10mHz 分辨率 |
|
|
输出阻抗 |
30Ω ， 100Ω ， 50Ω ， 10 / CC 可选择 |
||||
|
测试信号电平 |
正常： 5 mV － 2V 准确度： 10% ， 1 mV 步进 恒电平： 10 mV － 1 V 准确度： 5% ， 1mV 步进 |
正常： 5 mV － 5V 准确度： 10% ， 1 mV 步进 恒电平： 10mV － 1V 准确度： 5% ， 1 mV 步进 |
|||
|
直流偏置源 |
内部 |
0V ， 1.5V ， 2V |
0V-5V 连续可调， 1mV 步进 |
||
|
选配 |
ZC6802A ： 0-10V 的直流偏置电压、 0-100mA 的直流偏置电流 |
||||
|
ZC6802B ： 0-1A 直流偏置电流 |
|||||
|
显 示 范围 |
|Z|, R, X |
0.01m Ω — 99.9999 MΩ |
|||
|
DCR |
1 mΩ — 99.9999 MΩ |
||||
|
|Y|, G, B |
0.00001µS — 99.9999 S |
||||
|
C |
0.00001 pF — 9.9999 F |
||||
|
L |
0.00001 µH — 9999.99 H |
||||
|
D |
0.00001 — 9.9999 |
||||
|
Q |
0.00001 — 9999.9 |
||||
|
θ （ DEG ） |
-179.999°— 179.999° |
||||
|
θ （ RAD ） |
-3.14159 — 3.14159 |
||||
|
其他 |
比较器功能 |
十档：（九档合格，一档不合格），另有一个附属档 AUX |
|||
|
存储器 |
100 组内部仪器设定供存储 / 调用 |
||||
|
接口 |
RS-232C ， HANDLER ， GPIB （选件）， LAN （选件）， USBTMC ， USBCDC |
||||
|
规格 |
电源要求 |
电压 |
99V-121V198V-242V |
||
|
频率 |
47.5Hz-63Hz |
||||
|
功耗 |
≤ 80VA |
||||
|
尺寸 |
398mm×129mm×370mm （ W*H*D) |
||||
|
重量 |
约 9kg |
||||
|
环境条件 |
0 ℃ -40 ℃， <90%RH |
||||
